产品类别:交流电机软起动控制板

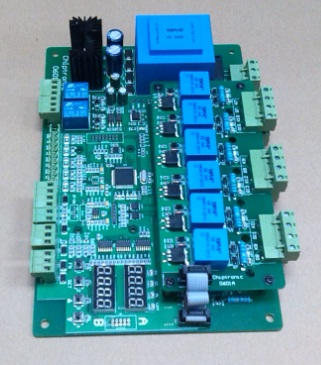

产品型号:DS590直流电机调速触发板 正反转可逆变
技术规格 资料下载
DS590直流电机调速触发板为高度数字化军工品质设计,专用于对可逆变场合的直流电机正反转速度调节。支持网络远程控制及现场控制,Fuzzy-PID参数开放性调节,集开环调速、恒速和恒流三种调节方式于一体,控制可控硅实现恒速限流或恒流限速,功能参数设定采用按键操作,故障报警、界面参数采用LED数码管显示,设定参数自动储存,可根据电机负载的特性来调节运行过程中的各种参数,保证电机平稳运行。控制板带自动判别相位、缺相保护、电机软起动、软停车、恒流输出、恒速输出、过压保护、过流保护、工作状态指示等功能。具有三相全控桥式整流触发方式,可触发5000A以下的可控硅,广泛应用于大功率大力矩的直流电机调速系统。

本触发板采用工业级高性能微处理器,持续引领行业内核心控制算法及软件技术的创新,控制软件包的结构及单片机处理速度可以保证所有控制回路的调节作用在主电路十二个可控硅桥的转换时间内完成,以保证速度环(电流环)的采样时间小于3.33mS(50HZ电源)或2.77mS(60HZ电源),以获得优越的性能。

该直流电机调速板具有多种给定控制信号选择,支持0-5Vdc、0-10Vdc等模拟量输入自动控制模式,也可用电位器(10K 2W)及通过面板按键手动控制,灵活方便,所有参数均为数字量,无温度漂移变化,提高了调节精度和电源利用效率,减少对电源的污染,具有稳压精度高,可靠稳定性好。同时本控制板具有强抗干扰能力,采用独特防干扰措施,恶劣干扰环境正常运行,输出全部采取隔离技术,具有多种保护功能,适用范围宽。

一、性能特点:

1.1、高性能微处理器,元器件采用高稳定性的进口器件,全自动SMD工艺制造,性能稳定可靠。
1.2、具备数字恒速恒流功能及限流限速功能,对负载进行精确的控制,过流过压过温异常保护及紧急停止功能。
1.3、双排LED显示窗口实时显示运行各种状态,输入键盘具有自动锁定功能,防止误操作。
1.4、智能PID控制方案,参数开放性,可以灵活设定成任何物理量,适应不同性质负载,控制精度高,动态特性好。
1.5、完善的故障检测及报警功能,实时检测负载速度、负载电流、控制信号、反馈信号丢失等参数。
1.6、接口兼容性:支持0-5Vdc、0-10Vdc等输入自动控制模式,与各种仪表、PLC信号直接接口;也可用电位器或面板按键手动控制。
1.7、缺相保护:主回路电源出现缺相时报警提示,并实时控制负载停止输出。
1.8、电机软启动:在启动时,输出电压会从零开始逐渐增大到100%,以消除对电网及负载的冲击,软启动时间参数可设置。
1.9、电机软停车:在停止时,以消除电机停止时对电网及本身的冲击,软停车时间参数可设置。
1.10、具有自动识别相序功能,对控制板供电电源无相序要求,无需外接同步信号,免调试,接线方便。
1.11、电流环(速度环)反馈输入信号支持互感器、霍尔电流(电压)传感器、测速发电机反馈、0-5V等各种模拟量输入信号。
1.12、可控硅驱动接口带双排LED灯指示,绿灯指示触发板是否故障,红灯指示外接控制线是否正确,可以快速检查出错位置。
1.13、控制板具有防可控硅触发接口烧坏保护设计,支持输入输出多功能扩展板;带励磁电源失磁保护功能(详细情况请咨询)。
1.14、先进的MODBUS现场总线通讯功能,RS485全隔离控制(选配项)。
1.15、远程控制或现场控制方式,同时具备控制板间通讯控制功能,实现一对多台的同步运行控制(选配项)。

二、技术规格:

项目 参数 单位 说明
工作电源 AC220V/380V ±15% 50/60HZ Vac 可根据客户要求订制
调速范围 0~100 % 直流电压
恒流范围 0~100 % 直流电流
调节输出分辨率 1/1000
移相范围 0~175° 角度
触发容量 <5000 A(安培)
绝缘体强度 2500VAC 1分钟
调节精度 优于1%
三相触发不平衡度 ≤0.3°
报警继电器触点容量 250VAC/10A
软启动时间 1~90 S(秒钟)
缓关闭时间 0~90 S(秒钟)
空载功耗 <20VA W(瓦特)
显示方式  双排四位高亮LED数码管
控制方式  面板输出操作、DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器
适用负载  适用于正反转直流电机调速系统
工作环境温度 -20~50 ℃(摄氏度) 不结露
工作环境湿度 ≤90% %(相对温度) 不结露
外形尺寸 240X160X50 mm(毫米)
安装方式 固定安装式
重量 1200 g(克) 不带附件的基本单元



------------------------------------------------------------------------------------------
