可控硅触发板周边配件:

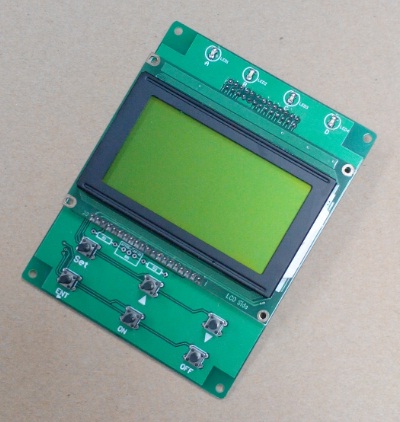

>>0302A大屏LCD液晶操作屏

本显示操作屏为AS570、AS580、 AS590及TC390等型号的显示配件,12864屏,显示板外形尺寸:长120×宽94×高22mm,LCD模块尺寸:长93x宽70x高13.5mm,视域尺寸:72x40mm,中文菜单显示。

>>0302E小屏LCD液晶操作屏

本显示操作屏为AS570、AS580、 AS590及TC390等型号的显示配件,12864屏,显示板外形尺寸:长82×宽80×高19mm,LCD模块尺寸:长54x宽50x高9.5mm,视域尺寸:44x29mm,中文菜单显示。

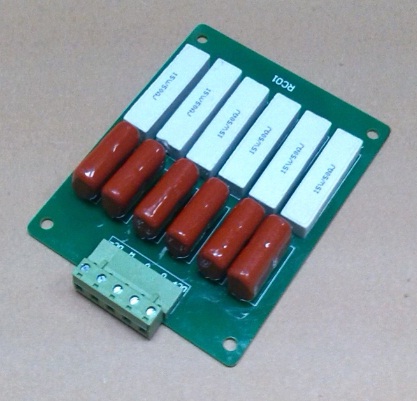

>>RC01阻容吸收模块

此模块为整流触发板用RC阻容吸收回路,有6路吸收电阻电容,可以根据可控硅型号及运行环境配置不同参数,默认参数电阻50欧10W,电容0.68uF2200V,外形尺寸:长130×宽100×高20mm。

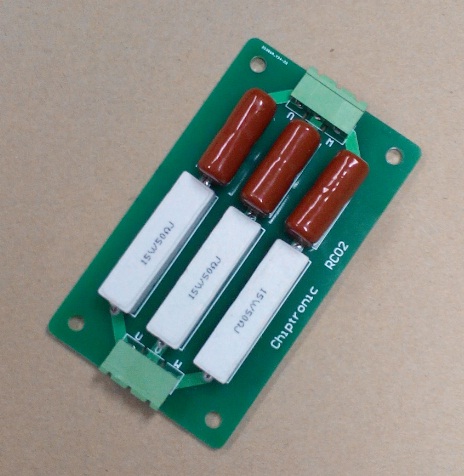

>>RC02阻容吸收模块

此模块为三相交流反并联控制触发板用的RC阻容吸收回路,有3路吸收电阻电容,可以根据可控硅型号及运行环境配置不同参数,默认参数电阻50欧10W,电容0.68uF2200V,外形尺寸:长120×宽70×高20mm。

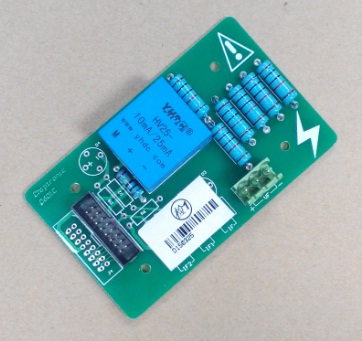

>>0601C恒压板

此恒压板为三相整流恒压反馈板,板上已内置了霍尔电压传感器,可以直接从负载两端输入采样信号,采样电压最高达1000V,输入默认DC0-510V,输出信号为DC0-5V,输入输出带隔离功能,配套于TC300、TC360等型号。

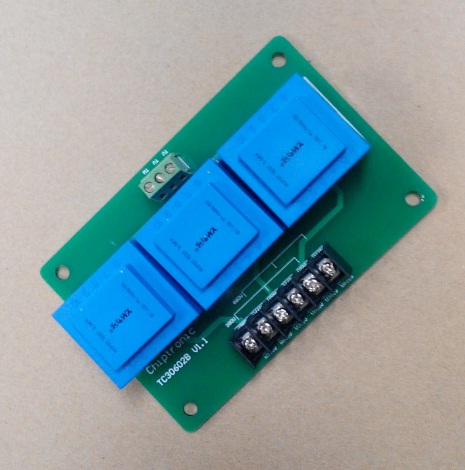

>>0602B三相同步变压器模块

该三相同步变压器为AS570、AS580、TC390及TC690等型号的配件,大功率负载或工作环境对外干扰性强时需配备,外形尺寸:长127×宽83×高36mm,采样电压为380V或660V两段电压点。

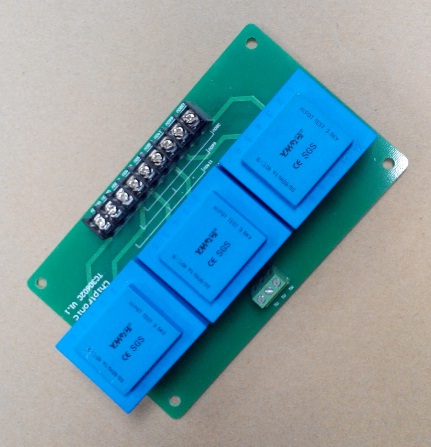

>>0602C三相同步变压器模块

该三相同步变压器为AS570、AS580、TC390及TC690等型号的配件,大功率负载或工作环境对外干扰性强时需配备,外形尺寸:长160×宽95×高41mm,采样电压为380V或660V或1140V三段电压点。

>>霍尔电压传感器
霍尔电压传感器利用霍尔效应及磁补偿原理实现直流、交流、脉动电压的隔离精确测量,测量时一次侧与二次侧之间完成隔离,测量输出正比于被测电压,具有良好准确性,稳定性和线性度,全封闭设计,机械和耐环境性好,电压隔离能力强,安全可靠。
>>霍尔电流传感器

霍尔电流传感器的初、次级之间是绝缘的,利用霍尔效应及磁补偿原理,用于测量直流、交流、脉动电流以及各种不规则波形的电流。全封闭设计,机械和耐环境性好,电压隔离能力强,安全可靠,传感器通电后,当被测电流从传感器箭头方向穿过,即可在输出端测得同相电压值。

>>分流器(直流电流测量用)

分流器是测量直流电流用的,根据直流电流通过电阻时在电阻两端产生电压的原理制成。比如20A的电流表的分流器阻值=75mv/20A=0.00375Ω,阻抗恒定后根据欧姆定律U=IR,电流与电压成正比,电流为线形电压也呈线形,所以就可以用一个满度为75mv的电压表显示当前电流。

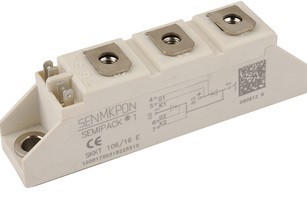

>>可控硅模块

分为可控硅模块和整流模块两大类:普通晶闸管模块(MTC/MTX)、普通整流管模块(MDC)、普通晶闸管、整流管混合模块(MFC)、快速晶闸管、整流管及混合模块(MKC/MZC)、非绝缘型晶闸管、整流管及混合模块(电焊机专用模块MTG/MDG)、三相整流桥输出可控硅模块(MDS)、单相(三相)整流桥模块(MDQ)、单相半控桥(三相全控桥)模块(MTS)以及肖特基模块等。
