当前位置:首页 > 产品讯息> 蓄电池充放电控制板

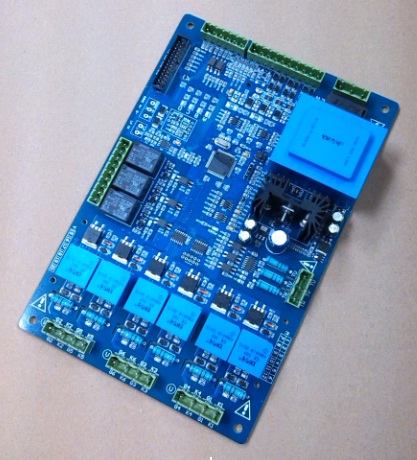

BC600电池充放电控制板采用32位工业级高性能微处理器,高度数字化军工品质设计,支持网络远程控制及现场控制方式,Fuzzy-PID参数开放性调节,具有恒压和恒流调节方式,充电运行参数由LCD液晶屏中文操作设定,充电阶段最多可以分五阶段设置,每阶段充电参数独立设置:充电电流、充电电压、电流限制、充电时间及跳转电压,可以由用户根据当前电池的充电曲线随意设置预充、快充、慢充或浮充的充电参数,并且运行可靠、技术先进、功能齐全、性能稳定、调试方便、维护简单等优点。

技术规格:

* 工作电源:220/380Vac ±15%  50/60HZ
* 主回路工作电压:380Vac ±15%  50/60HZ
* 充电电压调节范围:10~300V
* 充电电流调节范围:1~1000A
* 移相范围:0~178°  调节输出分辨率:1/4000   稳定精度:优于 ±1%
* 触发电流:≥ 750mA    触发容量:≤ 1000A单向可控硅
* PID动态响应时间:≤50mS,超调量:≤10%
* 三相触发不平衡度:≤ 0.3°
* 适用负载:蓄电池充放电控制
* 报警继电器触点容量:250Vac/10A
* 介电强度: 3500 VRMS
* 工作环境温度:-20℃~ 60℃   相对湿度:≤ 90%RH(无结霜)
* 外形尺寸:240X160X50mm    开孔尺寸:225X145mm
* 重量:1KG

性能特点:

* 采用32位工业级高速微处理器,LCD显示屏中文菜单操作,全自动SMD工艺制造,性能稳定可靠;
* 具备整流或逆变功能,可实现自动恒流、恒压充放电功能,专业用于大功率蓄电池充放电场合;
* 控制板可实现均充、浮充自动转换,电流、电压可随意调节;
* 具备数字恒流或恒压功能,对负载进行精确的控制,过流欠流过压欠压异常保护功能;
* 完善的故障检测及报警功能,实时检测负载状态、负载电流、控制信号、反馈信号丢失等参数;
* 智能PID控制方案,参数开放性,可以灵活设定成任何物理量,适应不同性质负载,动态特性好;
* 电流环(电压环)反馈输入信号支持互感器、霍尔电流(电压)传感器、0-75mV分流器、0-5V等各种模拟量输入信号;
* 可通过PLC或其它设备进行远程控制,MODBUS现场总线通讯功能,RS485全隔离控制(选配项) ;
* 同时具有运行时间查询功能,记录本次运行时间及累计运行时间;
* 控制板具有防可控硅触发接口烧坏保护设计,支持输入输出多功能扩展板;
* 可控硅驱动接口带双排LED灯指示,绿灯指示触发板是否故障,红灯指示外接控制线是否正确,可以快速检查出错位置。

蓄电池充放电可控硅控制板的详细资料请联系:QQ18927078358
