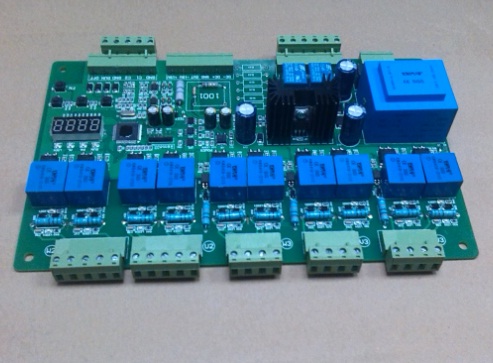

CHIPTRONIC发布起重电磁铁无触点整流柜可控硅控制板
发布日期:2010-10-09 浏览次数:2327

三相可控硅整流触发板是专用于起重电磁铁控制,为无触点整流柜的核心控制部分,采用工业级高性能微处理器,十脉冲触发高度数字化设计,专用于电磁铁控制场合,功能、参数设定采用按键操作,故障报警、界面参数采用LED数码管显示,设定参数自动储存。控制板带自动判别相位、缺相保护、工作状态指示等功能。控制过程采用三相全控桥式整流及单相全控桥式整流来实现电磁铁控制,可触发1000A以下的可控硅。

本控制板具有强抗干扰能力,采用独特防干扰措施,恶劣干扰环境正常运行,输出全部采取隔离技术,具有多种保护功能,通用性强,适用范围宽,具备完善的故障、报警检测和保护功能,所有参数均为数字量,无温度漂移变化,提高了调节精度和电源利用效率,减少对电源的污染,可靠稳定性好。

技术指标:
1、工作电源:380VAC ±10%  50HZ(可根据客户要求订制)
2、励磁电压范围:290Vdc
3、消磁电压范围:180Vdc
4、调节输出分辨率:1/1000
5、触发容量:≤1000A单向可控硅
6、报警继电器触点容量:250VAC/3A(阻性)
7、工作环境温度:-20℃~60℃    相对湿度:≤90%RH(无结霜)
8、绝缘阻抗:最小20MΩ 1000VDC
9、绝缘体强度:2500VAC 1分钟
10、外形尺寸:260X160X50mm    开孔尺寸:245X145mm
11、重量:1KG

性能特点:
1、高性能工业微处理器,数字化显示操作,运行状态LED灯监测指示。
2、完善的故障检测及报警提示,实时检测负载电流、控制信号、反馈信号丢失等参数。
3、电源采用军工品质,全自动SMD工艺制造,性能稳定可靠。
4、缺相保护:电源出现缺相时报警提示并停止输出。
5、励磁电压及时间、消磁电压及时间等参数均可用户设置。
6、自动识别电源频率,无需人工设置,适应不同应用场合。
7、具有自动识别相序功能,无需外接同步电源信号,免调试,接线方便。
8、线路板全部涂三防漆保护,具有优越的绝缘、防尘、防潮湿、防腐蚀、防老化、耐电晕等性能。



** 奇普尼克Chiptronic在电源变流控制方面拥有成熟且完整的控制解决方案,自主研发和创新能力是我们的核心竞争优势,主要产品有:单相整流触发板、三相整流触发板、可控硅触发板、可控硅调功板、可控硅调压板、电机软启动触发板、直流电机调速控制板、励磁电源触发板、恒流恒压触发板、晶闸管调整器等,同时为客户提供包括标准或非标类方案设计、智能控制整合和售后服务的一站式控制解决方案。
